HƯỚNG DẪN CẤU HÌNH VÀ TEST ĐẦU ĐỌC THẺ
- Người viết: STEK SOLUTION lúc
- Phần mềm STParking
Sau khi chỉ dẫn cách cài đặt sơ bộ, để tiếp tục chuyên mục ''Cấu hình thông số của làn xe''. STEK sẽ cung cấp cho bạn đọc các bài hướng dẫn chuyên sâu và chi tiết hơn, bắt đầu từ phương pháp cấu hình và test đầu đọc thẻ.
Phần mềm STParking có khả năng tương thích được với nhiều thương hiệu đầu đọc khác nhau như: STEK, INGRESSUS, ID TECK, SOYAL, Honeywell,… Mỗi loại đầu đọc tuy có riêng từng cách cấu hình khác nhau nhưng đều hoạt động dựa trên cùng một nguyên lý là vận dụng các giao tiếp RS485 hay Weigand hoặc RS232 để kết nối với máy tính.
Ở đây, chúng tôi hướng dẫn thiết lập cấu hình với bộ điều khiển và đầu đọc thẻ STEK do Biển Bạc Miền Nam phân phối, được đánh giá có độ ổn định cao.
Trọn bộ đầu đọc bao gồm:
- Bộ điều khiển STEK: dùng để điều khiển đầu đọc thẻ và barrier (nếu sử dụng)
- Đầu đọc thẻ STEK

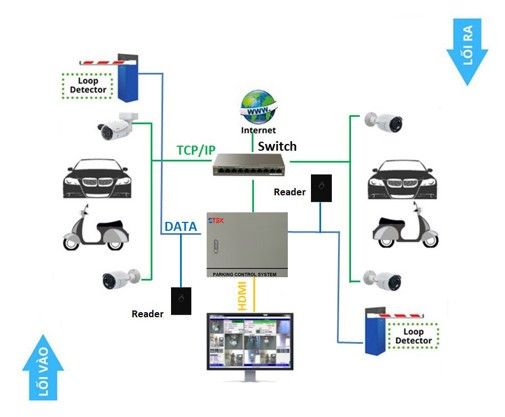

1. Mô hình kết nối
* Kết nối bộ điều khiển
- Vào menu Hệ thống >> Thiết lập cấu hình hệ thống
- Ở khu vực cấu hình đầu đọc thẻ, nhấn vào ô Thiết lập

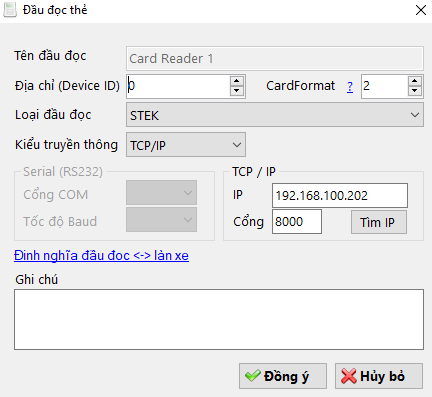

- Xuất hiện cửa sổ như bên dưới:
- Loại đầu đọc: chọn STEK
- Địa chỉ và CardFormat để như mặc định.
- Kiểu truyền thông: TCP/IP
- Địa chỉ IP: Địa chỉ mặc định của bộ điều khiển Ingressus là 192.168.100.202
- Cổng: mặc định là 8000
- Nhấn vào nút Tìm IP

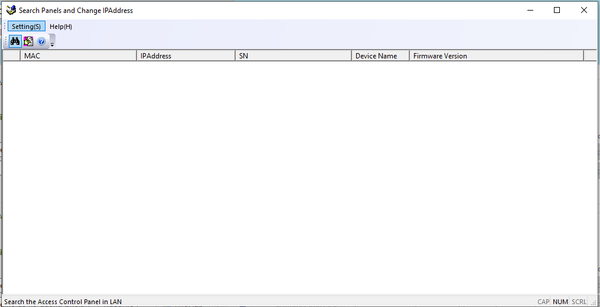

- Trong cửa sổ hiện ra, nhấn nút Scan Device để phần mềm dò tìm bộ điều khiển.
- Sau khi tìm xong, ta thấy danh sách các bộ điều khiển tìm được (theo địa chỉ MAC)

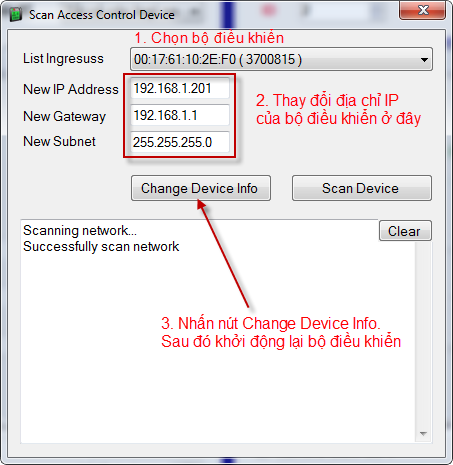

- Thực hiện tiếp như sau:
- Chọn bộ điều khiển.
- Thay đổi địa chỉ IP của bộ điều khiển sao cho cùng dải mạng với máy tính. Nếu đã cùng dải mạng rồi thì không phải đổi nữa. Địa chỉ mặc định của bộ điều khiển là 192.168.1.202
- Nhấn nút Change Device Info và khởi động lại bộ điều khiển để cập nhật địa chỉ mới. Nếu không thay đổi địa chỉ IP thì không cần thực hiện bước này.
- Đóng cửa sổ và quay lại màn hình trước, nhập địa chỉ IP của bộ điều khiển vào ô địa chỉ:
- Nhấn nút Đồng ý để hoàn tất và đóng lại cửa sổ.
2. Kiểm tra kết nối với đầu đọc thẻ
- Quay lại màn hình cấu hình hệ thống, nhấn vào nút
để vào giao diện kiểm tra kết nối với đầu đọc

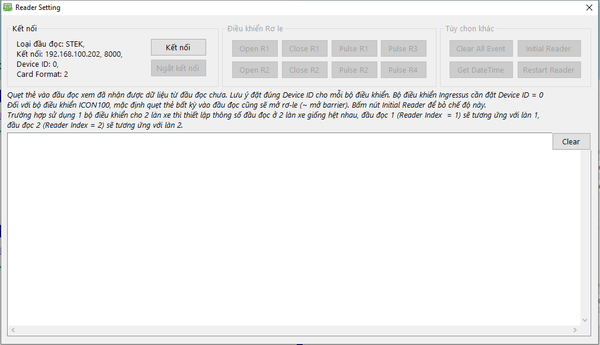

- Trong cửa sổ mới xuất hiện, nhấn nút Kết nối để phần mềm kết nối với đầu đọc và vào chế độ test.
- Nếu có thông báo Kết nối thành công, và nút Ngắt kết nối hiện nổi lên tức là phần mềm đã kết nối được với đầu đọc.
- Nếu có thông báo Kết nối không thành công cần kiểm tra lại các điểm sau:
- Địa chỉ IP của bộ điều khiển đã đúng chưa?
- Dây tín hiệu của đầu đọc đã đấu đúng chưa?
- Dây cáp mạng của đầu đọc có bị đứt hay lỗi gì không?
- Khi Kết nối thành công, lấy thẻ quẹt lần lượt vào các đầu đọc có kết nối với bộ điều khiển. Mỗi lần quẹt thấy trên cửa sổ xuất hiện thêm một dòng dữ liệu với đầy đủ thông tin tức là đã đầu đọc đã hoạt động bình thường.
